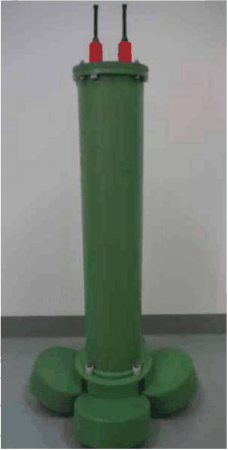

1简介 75kHz 自容式声学多普勒流速剖面仪(Se IF contained Acoustic Doppler C cure nt Profilers, ADCP)釆用多普勒原理测量其自身相对海流的运动速度，壳体为铝合 金材料，整机耐压3000米，最大测流量程500米，广泛用于海洋流场长期定点观 测，实物照片如图1所示。 2主要性能指标 (1) 工作频率：75kHz (2) 测速范围：±10m/s 4）测流层数：1〜128层；分层厚度：4, 8, 16, 32m （5）测流最大作用距离：500m1（ （6）数据接口： RS422；波特率：300至11520,缺省9600 （7）内置压力、温度、方位和姿态传感器 （8）数据内存容量：2GB （9）功耗：30V供电时，待机功耗小于20mW,低功率发射时功耗小于5W, 高功率发射吋功耗小于25W （10）电源：直流输入，24-50V；4个550WH电池组，开路电压40〜42V （11）主机外径： （11）561mmxl037mm （不包含插座高度），壳体材料：铝合金; （12）环境适应性：工作温度：-5。0-+45。0储存温度（不含电池）：-30°C-+50°C （13）最大工作水深：3000m 3接口 3.1 电气接口 在ADCP的上部有2个插座，分别为9芯的工作接口（采用Subconn公司 MCLPBH9MSS型插座）和7芯网络测试接口（采用Subconn公司MCLPBH7MSS 型插座），信号定义见图1和表2； 1）工作接口 供电电压范围为电压范围为24〜50V； 数据通讯采用RS422形式，缺省通讯设置波特率为9600, I位停止位，无校 验，ADCP通过RS422接口接收主控计算机的命令同时把测量数据发送给主控计 算机，软件协议见3.3数据接口部分。RS422电平转换芯片型号为MAX3491EESD。 同步信号可通过跳线选择（需打开ADCP后盖进行跳线，默认为RS485接口） 为光耦隔离的5V CMOS电平或RS485信号（Trigger+、Trigger-分别对应RS485信 号A、B）,可通过软件选择为输入同步或输出同步，输入同步时脉冲宽度需不小 于2ms,输出同步时脉冲宽度固定为20ms0 2）调试接口 测试接口一般做调试用，可对ADCP的使用进行相对复杂的设置和调试，釆 用10M以太网接口。 表1工作接口信号定义
; I [' S5 P- Q. @% x8 L9 }5 e | 针数6 ]; R9 P7 z$ Q! i0 q& s
| 定义, E' g( l: O* ~' V+ ~9 h
| 说明5 j/ [* W6 }0 B8 ]+ B: M" T
| 1
, [" J3 @. t4 b$ y- D | Shield
( H4 W, M( `' u. Z; A8 k | 屏蔽
' I$ H. m# r6 B7 K; \ | 21 r4 s5 u$ y$ H) C& R t1 u
| Bat+
* U5 W9 k8 \ @* \% k1 r | 外部输入电源正
9 @/ U" l& d' `4 N" c | 3
- p/ ~2 _- e7 Q) n$ U9 C \" [$ s. i | Bat-8 h7 [( F5 X4 {
| 夕卜部输入电源负
: K! j, C* n. e6 A% @( I, y | 4
0 I. ]5 y% O/ [0 [) N* \ U | RS422T+
: `4 U. O/ `/ i& t: c5 B( s | ADCP端串口发送正
U8 w: H) S0 H/ ~# Z | 5
' B9 b1 n& E' n2 L( u | RS422T-
- r/ e9 t# I3 |7 U | ADCP端串口发送负
2 \1 i" X( W ^* x7 F i* {' k | 6* v/ z5 Q4 Y4 `: q" s6 y" c4 `
| RS422R+
/ h' s( G" E3 z) l I | ADCP端串口接收正
& Z* x1 o" P1 h | 7+ s$ [9 F; }" P4 J
| RS422R-# V) J. {! X0 u* s: H0 m7 u
| ADCP端串口接收负4 ?3 z1 ^/ e" h# e* h* R& e+ j
| 8! l, W$ X# z6 n5 U& m0 C
| Trigger+
1 }0 A( Y. m3 y, R$ t | 同步信号正8 F. p3 y7 q5 \3 S! C4 {9 m
| 94 R c+ A) l, c$ _
| Trigger-9 t2 o4 {) T2 A
| 同步信号负
3 K+ c: h1 }8 Q; P- K v0 b' m | 表2调试接口信号定义. Z2 k0 X5 G8 J) L* f$ t
| 针数
$ Q+ i J+ T7 [ | 定义
$ I3 x: v* _; ` | 说明9 v* L& \( k% E0 ]' Z% C2 U5 i# i
|
- @, p$ p5 `. r: M1 E6 a3 b |
