LLC4320模式简介 LLC4320是MITgcm 1/48°全球海洋模式，其诞生的直接原因是为即将到来的SWOT任务提供高分辨率的全球海洋模拟。 LLC4320模式在多个方面具有开创性，特别是其高空间分辨率（全球分辨率在 1 到 2 公里之间）、潮汐驱动、高频（每小时）输出，其海面高度信号中包含了内潮、内波、地转平衡等信号。除了在SWOT相关工作取得应用之外，该模式也在海洋亚中尺度、内波等研究方向得到了广泛应用。
# y% L; g5 U; c( T8 o
该模式主要特征是：
6 H) q* \$ K0 D: l5 x
- • 全球覆盖（包含极地）
- • 垂向90层
- • 分辨率1/48°
- • 全球海洋分成13个face，每个face的网格数为4320*4320
- • 时间采样是1小时，总计时间维度9030
- • 共14 个月（2011 年 9 月至 2012 年 11 月）
- • 数据量巨大，PB级别
- • 以MDS自定义二进制数据格式存储，为MITgcm独有
- • 模型网格复杂，为lat-lon-cap (LLC) 曲线网格 ，很难在常规地图投影中可视化。. ^( L4 m0 m6 G# U* |( H' }* T/ h; i
在数据发布之初，该数据集存储在高度安全的NASA超级计算机上，只有获得NASA资助的研究人员才能访问。 后来，NASA Ames研究中心创建数据共享网站（https://data.nas.nasa.gov/ecco/），开放了LLC4320数据。任何人都可以通过互联网访问数据。在此网站上，您可以单击下载单个大小40GB的二进制文件。除非您知道如何解码其中的内容，否则这些文件毫无用处。
u# e8 K+ N. V# u* M5 z) j2 y" w& e % C+ m* d2 X) Z0 L' [" g7 Y
xmitgcm.llcreaderxmitgcm 是一个 python 包，可以将 MITgcm 二进制 MDS 文件读入 xarray 结构。通过 dask，xmitgcm可以实现并行计算。
为了使二进制数据方便利用，Ryan Abernathey等开发了xmitgcm的python包，其中llcreader用于读取这些二进制文件。该模块使用xarray和dask从ECCO数据门户网站在线访问数据，使模式大数据的操作变得轻而易举。
" y k' ^8 Z1 i" W% c
海面温度读取示例( |! x3 n" l9 w. h! \% ^, l
以海面温度读取为例，展示其基本操作。用到了如下库： - • xmitgcm: 提供llcreader
- • xarray: 基本数据结构和操作
- • dask: 大数据并行和lazy计算
- • sholoviews: 交互式的图像展示3 o8 O. v/ H0 O) E" S' \1 R
1 导入库
0 O* j9 N, n* W5 k/ S- k
4 |1 k7 C8 {1 M7 M, o6 {2 }0 Mimport xmitgcm.llcreader as llcreader
7 G% Y( h" T8 n' D& W/ R ?% M# `* e%matplotlib inline
8 F$ a- p- k" s6 N/ F3 X# uimport holoviews as hv+ U4 @4 R$ _% L# [3 v; b- _, G
from holoviews.operation.datashader import regrid, D' I( A# @$ ?/ A
hv.extension('bokeh'). c5 R" B) q5 Z$ f* A. C" k
, l4 {9 m9 X- t3 U2 初始化这里我们使用LLC4320模式数据： model = llcreader.ECCOPortalLLC4320Model()
4 G, V! y) e) P( Q0 Wmodel根据数据分辨率和来源，llcreader 可用模块有： - • llcreader.ECCOPortalLLC2160Model: LLC2160 accessed via ECCO data portal
- • llcreader.ECCOPortal LLC4320Model: LLC4320 accessed via ECCO data portal
- • llcreader.PleiadesLLC2160Model: LLC2160 accessed on Pleaides filesystem
- • llcreader.PleiadesLLC4320Model: LLC4320 accessed on Pleaides filesystem
- • llcreader.CRIOSPortalASTE270Model: ASTE Release 1 accessed via AWS
- • llcreader.SverdrupASTE270Model: ASTE Release 1 accessed on Sverdrup filesystem at UT Austin6 \5 Z& [& d" a# A9 i
3 海表温度参数设置. e$ C4 O! R6 [; n
/ \ n' w" u* Y ?5 d& v7 O* ids_sst = model.get_dataset(varnames=['Theta'], k_levels=[0], type='latlon')
+ S- A9 i6 f% `1 d/ R7 X/ mds_sst这里的Theta是模式中固有的海表温度名称。这一行程序执行的lazy模式，数据并没有存储在本地内存，也不会进行计算。该变量的大小接近10T。 ds_sst.nbytes / 1e129.257148163328
如果想查看其他变量的名称： print(model.varnames)['Eta', 'KPPhbl', 'oceFWflx', 'oceQnet', 'oceQsw', 'oceSflux', 'oceTAUX', 'oceTAUY', 'PhiBot', 'Salt', 'SIarea', 'SIheff', 'SIhsalt', 'SIhsnow', 'SIuice', 'SIvice', 'Theta', 'U', 'V', 'W'] 比如Eta表示海面高度，U,V,W为速度。 get_dataset模块的全部参数设置为 get_dataset(varnames=None, iter_start=None, iter_stop=None, iter_step=None, iters=None, k_levels=None, k_chunksize=1, type='faces', read_grid=True, grid_vars_to_coords=True)
常见操作有： - • ds = model.get_dataset(varnames=['Eta'])
- • ds = model.get_dataset(varnames=['Salt', 'Theta'], k_levels=[1, 10, 40])
- • ds = model.get_dataset(varnames=['Theta'], k_levels=[0], type='latlon')
. d O$ l2 ]& B0 F
. c9 c: x+ m: D2 ~
4 动态交互可视化
+ G6 E7 ?# e0 n$ x X5 y x5 x1 {& \) ~; S" g
dataset = hv.Dataset(ds_sst.Theta.isel(k=0).astype('f4'))" r- \: e9 I3 f6 G8 S
hv_im = (dataset.to(hv.Image, ['i', 'j'], dynamic=True)/ d& i3 L* z% _8 _: Q' b
.options(cmap='Magma', width=950, height=600, colorbar=True))3 Z2 p3 l+ d, q0 x
* M* U; u' I& @3 Y3 L
%output holomap='scrubber' fps=3

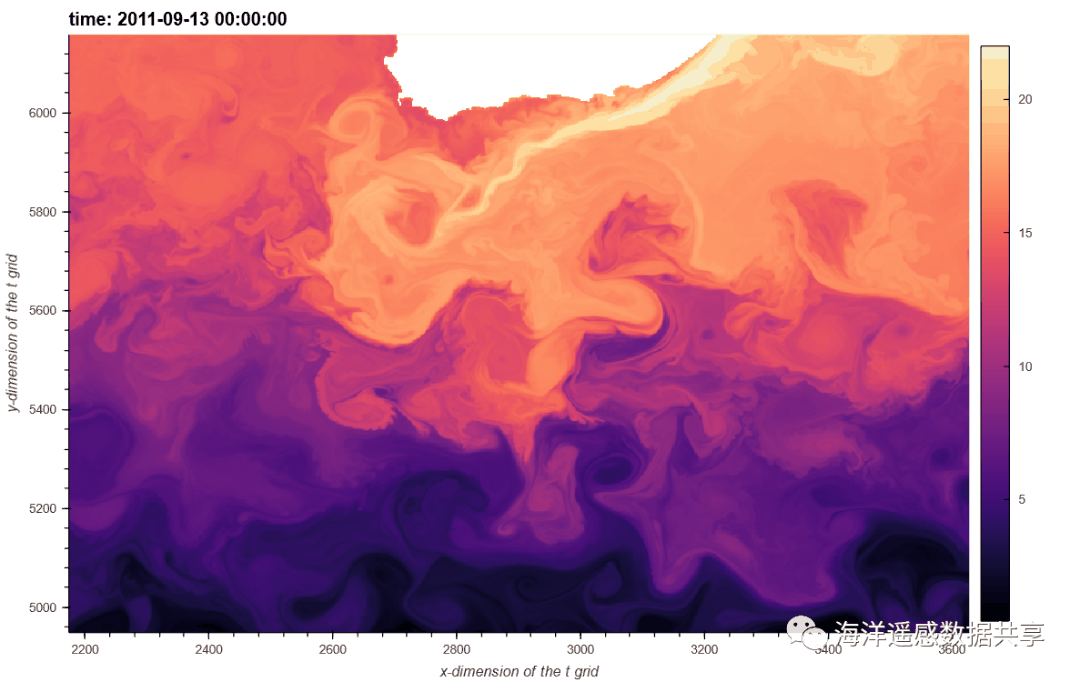

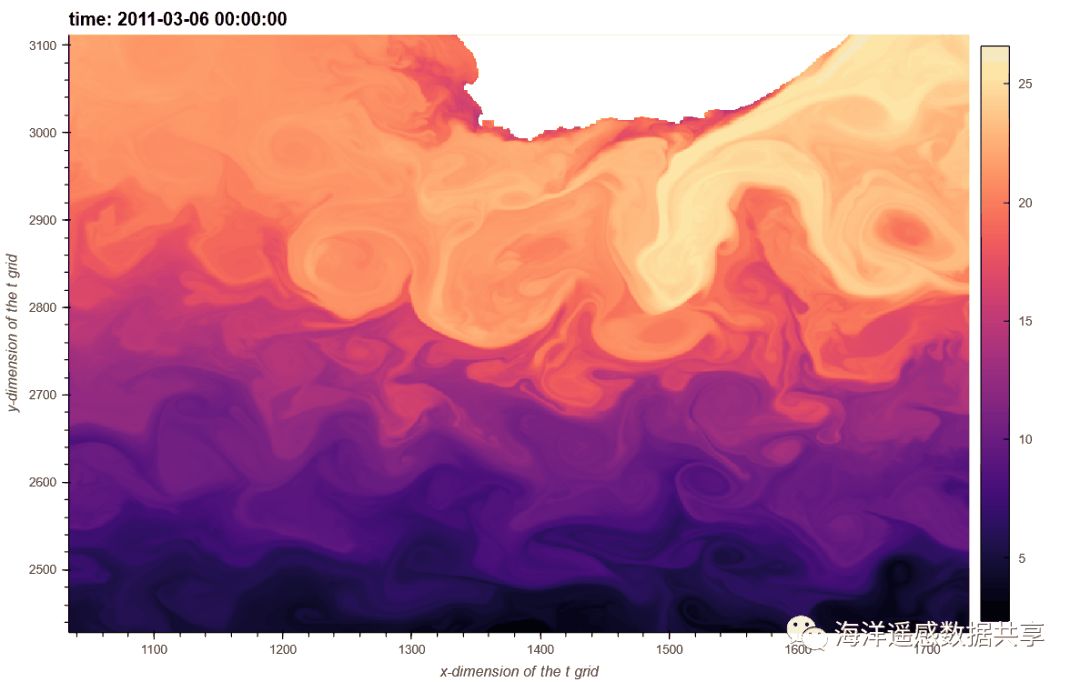

; g- b; _5 r& R t- @( w8 C4 P6 Bregrid(hv_im, precompute=True)上图是南非Aghulhas Rings，可以看到强大的洋流和丰富的中小尺度涡旋。下图作为对比是LLC2160的结果，和4320的分辨能力比较有一定差距。
- B0 H" g; ?# l3 S# {涡度计算示例下面展示LLC4320涡度计算步骤。 model = llcreader.ECCOPortalLLC4320Model()/ Q) n+ M% I4 f5 k
print(model)7 h5 F' j J! e/ N" ]5 t
' Z3 D, }( V$ l# volecity/ m2 d( }/ H( h' L5 P
ds = model.get_dataset(varnames=['U', 'V'], k_levels=[0], type='latlon',
7 m3 T& t! |+ r+ Z( c iter_start=model.iter_start,: V- i7 J o( `2 e
iter_stop=(model.iter_start + model.iter_step),
; ^7 k- P: ]3 y- s$ D+ f; G+ H read_grid=True)' H6 R! c/ g' J& r: E9 i
9 G0 K8 M# I" |/ l3 j* u) ]% j' F# Normal gridding
( ^5 O3 v) N5 d. ximport xgcm
* j+ D; x* Q0 x! r8 f% |grid = xgcm.Grid(ds, periodic=['X'])
+ \& S8 M# b. ~/ z- \1 z# c1 i
% J$ A0 V/ c2 R& R7 ]3 Y, g( F# Calculate vorticity
5 \; y) a: W- z8 l2 ~# Wzeta = (-grid.diff(ds.U * ds.dxC, 'Y', boundary='fill') + grid.diff(ds.V * ds.dyC, 'X'))/ds.rAz4 M6 y8 L% X( a: r
zeta = zeta.squeeze().rename('vorticity').reset_coords(drop=True)3 Y; p: W% c0 x+ q( X0 s3 @
: q6 l& B. {' o: n# s/ r8 B( S
# load data
( I5 \& T2 w" F! l1 ]& u8 v. szeta.load()
& r" d5 p% t- L t1 \/ i7 @7 z5 e
; y5 M9 W+ i& u( j: ~# Show
% B* B' P/ W: C* \) h) @8 D8 h# n& W- sdataset = hv.Dataset(zeta)! g6 ~) W, n0 a- ~2 Z$ H; }! L
hv_im = (dataset.to(hv.Image, ['i_g', 'j_g'])
, y% J H% f5 z% |2 o5 y$ T; ^ .options(cmap='RdBu_r', width=950, height=600, colorbar=True, symmetric=True))
) V8 S4 k. P; \$ Z7 S5 J
# P0 `/ O! z/ R8 b. Bregrid(hv_im, precompute=True)

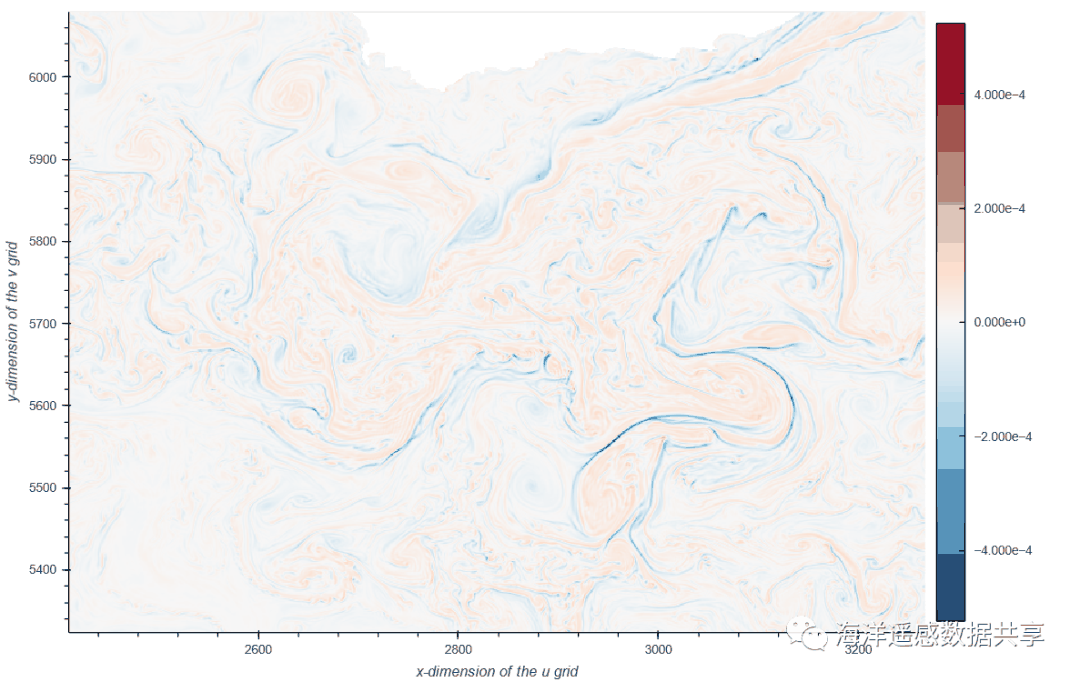

0 i2 w# \6 f( H% x6 q/ |) O扩展：云虽然 ECCO 门户实现了数据自由访问，但它的带宽有限，国内用户往往难以正常访问。虽然它适合交互探索，但如果想实际处理PB级别的数据，它可能无法提供足够的网络支持。 商业云存储（例如 Amazon S3 或 Google Cloud Storage）具备两全其美的优势。它既可公开访问，又具有极大的数据处理能力。 目前大量的地学大数据已经存储于云端，并可以通过Pangeo进行操作，这其中就包含LLC4320模式。 后面我将介绍云计算平台Pangeo。 $ @- Q2 c' z; `0 T3 ?
