今天装上origin 2019b之后体验了一把，正好出于需要，使用了其自带的图片提取数据功能，简单和小伙伴分享一下这个工具—Digitizer。小编之前分享过关于数据提取的软件get data，相比较而言origin自带的在操作上更加的人性化，提取出来的数据准确度较高。origin数据提取工具在之前2015版本之前需要单独下载的，之后的版本就不要再去安装了。小编也是初次使用，如有错误欢迎指出，交流学习！ ! i# Q$ T- `' [3 m7 U0 ~8 Q
1.点击tools，选择Digitizer
3 U* @/ U- P& b! S2 _, {6 n0 l) b( z8 ]- |1 D

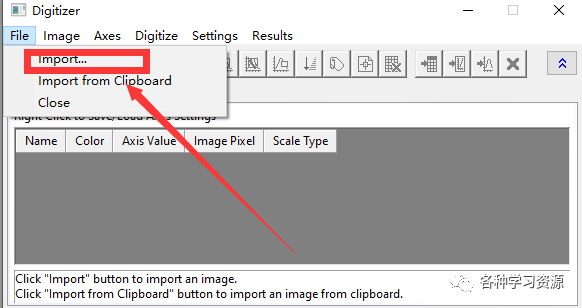

2.导入图片这个图片格式支持很多种，之前的get data对图片格式有要求. k( i) w+ p" Z3 `9 t/ w7 H4 i% i
W: h: g' w1 G: C* j |

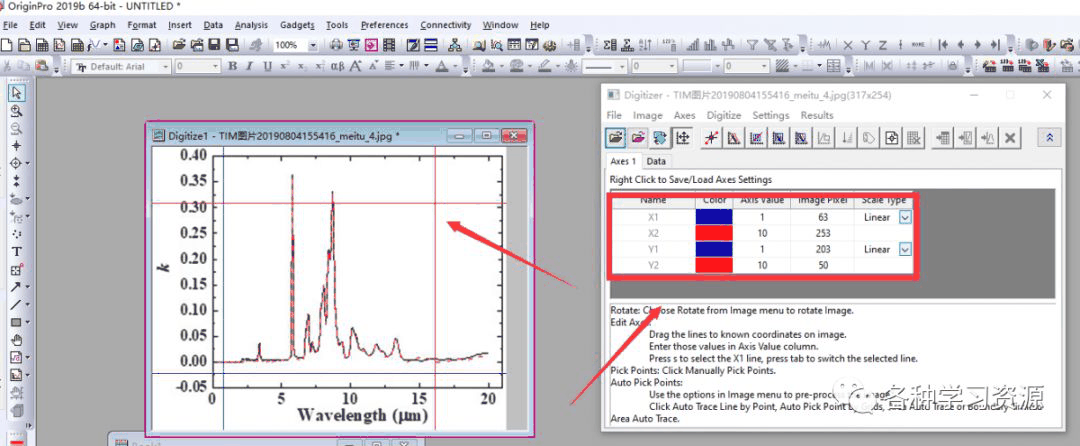

$ i! K. @+ Q$ H$ P3.打开图片后设置坐标轴如下图所示有四条线，对应图中的四个边框，移动左图中的线条，一定要对应准确，在右边的方框中填入坐标的起始点、终止点" E9 G" ?8 g% Q* B
& b; B, |0 r# Q# F' y5 Y
( E+ U6 t! Q% w/ ?+ Y5 P5 ?1 ]5 F* ^! c% U) \; t7 H$ d" h
4.标定图中的点点击Axes ,依次设置X轴标定点、Y轴标定点。效果如第二张图
' D( X8 N' F# C. v- b
" h" Y! T3 D( O- |$ M, F* J
2 [* V, t% U; F! X2 b5 E

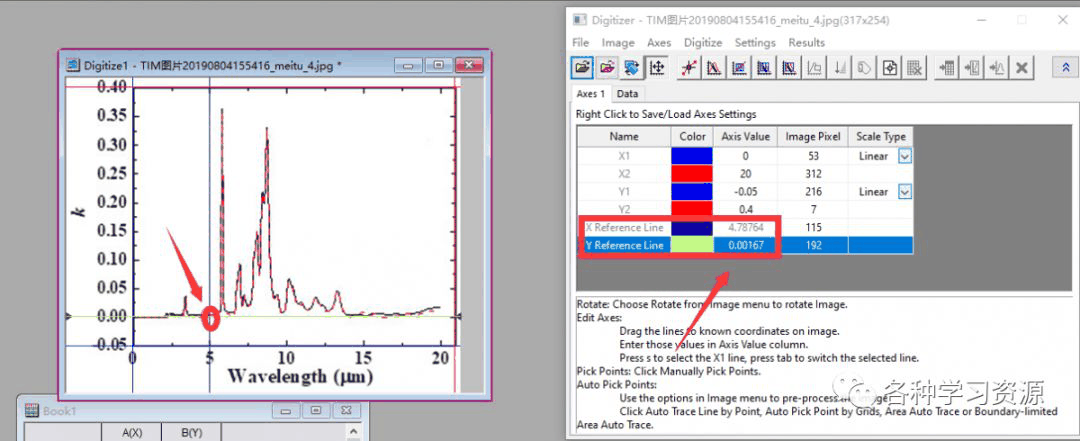

! X2 l, |* n! l左边显示标定的点位置，右边显示点的数据，查看是否正确，如果不正确则进行调整
+ e; n0 j) a) w$ A
; Z3 l9 [- r) h9 Y/ w. b
$ j6 X- k- q- i. g1 g# ]7 _8 w6 R: D
, Y) {0 J0 m3 P9 O

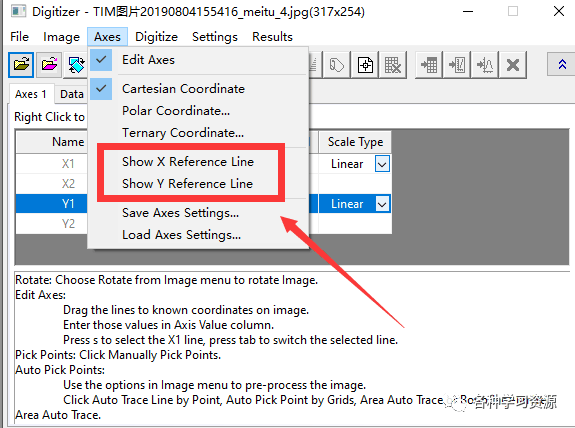

5.开始提取数据提取数据前需要先将X、Y的标定线关闭。把勾选取消即可。) A5 c# K+ `7 \$ j
2 ^# Q- u: C E/ H7 B& g% z
1 t' j6 t) h! O9 Q- o. l

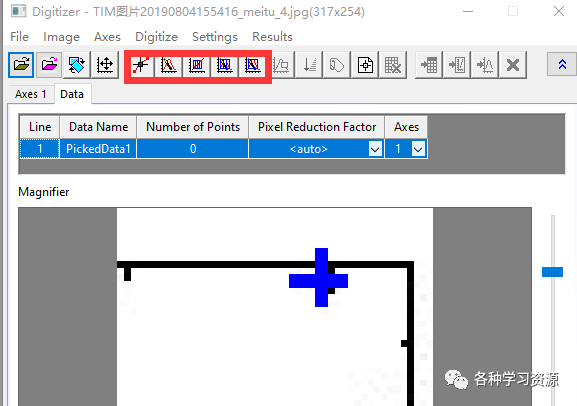

红框中依次为点、点追踪、网格、面追踪等。不同工具根据其特性获得数据后的存储也是不同的。这个主要根据个人对数据的要求来选择。
) ^5 u9 W6 T* @5 I) ?
# }1 _9 H( [" k8 N

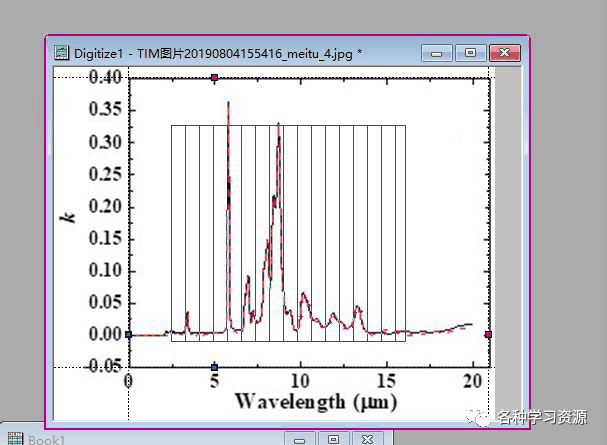

3 }/ P- }( |3 R+ J, l4 s; [1 `小编建议先使用网格进行提取，然后对无法捕捉到的点用点取法获得，使得图中获取数据的点均匀且准确。# z$ V. W- G, I) U+ u7 K
& W/ _6 m1 A/ x Z$ I, u9 `5 J& b

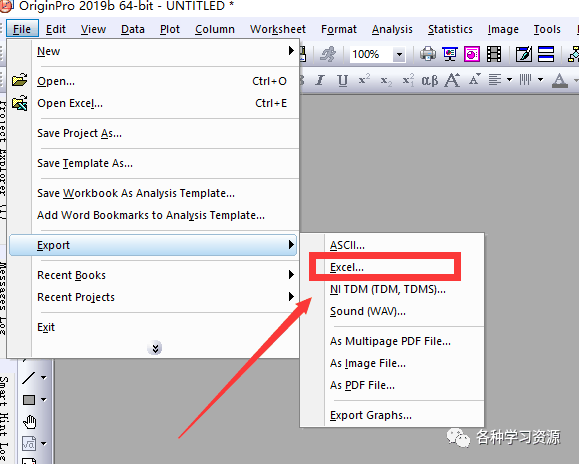

7 ]$ q5 C8 o6 b% r I" Y; `, X6.最后将获得数据导出成Excel格式即可数据提取完毕后，需要在Excel内对数据进行整理。
; u/ n# v+ e3 m6 [) S& K. P: F3 ^
# g- \/ h2 F' T* `* Z8 x
以上就是使用origin 2019b简单提取数据的过程了，欢迎后台交流学习！
