艾克曼海流计

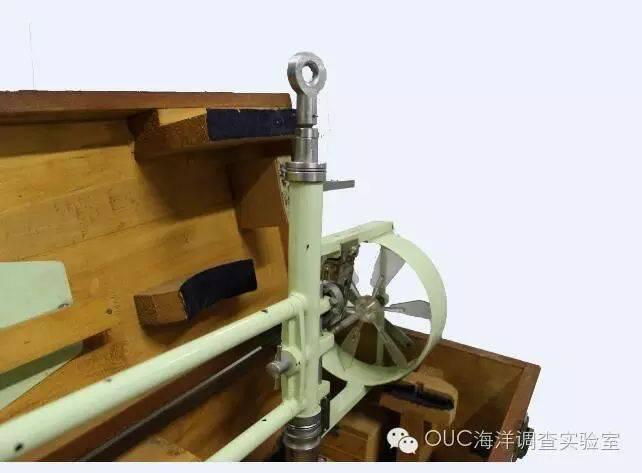

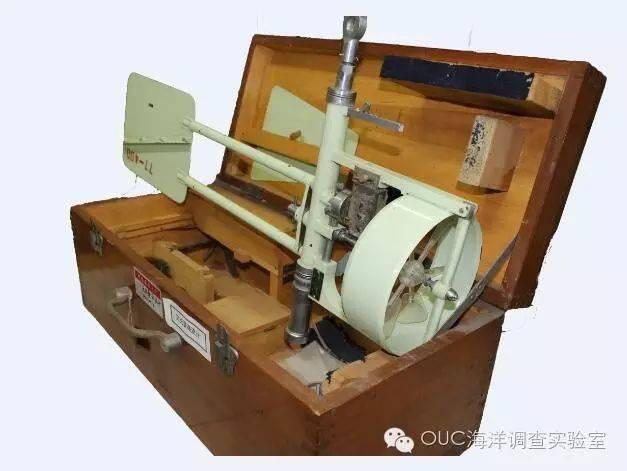

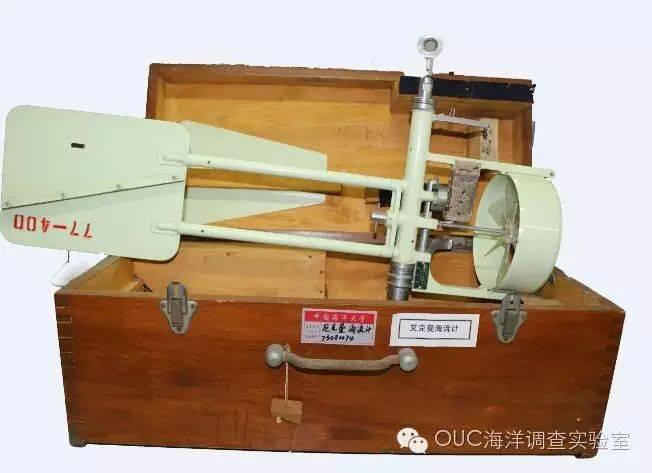

" y7 L4 A# `9 w2 L/ HEkman Current Meter 实拍展示 9 w3 w' D! }' i8 H5 G0 ]# X
设备名称：艾克曼海流计 英文名称：Ekman Current Meter 型号：HLM1 测量参数：流速、流向 仪器产地：苏联仪器细节： 工作原理： 艾克曼海流计依据旋浆叶片受水流推动的转数来确定流速，并用磁盘以及一个悬挂在自由摆动的垂直轴线上的叶片来确定流向，主要由轭架、旋桨、离合器、计数器、流向盒及尾舵等部件构成。该装置通过配置重锤以控制杠杆来达到预计的下方深度，在罗盘底部有36个等分间隔，装置外侧保护圈中的叶片每经过100转便向对应方向的间隔中掉落一个小型金属球，依此计算流速大小和流动方向。
技术参数： ; w. r: I/ d) _4 d \1 ^. ]
| 测量范围
1 Y) k5 S% y7 z; I | 精度
# @1 p0 t6 v$ X$ N | 流速! t' p8 O3 L4 X4 A* }6 p9 D
| 0.03~3.5 m/s
* Q: y2 f% s6 s! X1 O# L3 Z | ±0.05 m/s
% S: n9 B: [& [. A9 q" s | 流向. A. N0 ?) {' _) d/ n0 V) h
| 0~359.9°8 O; C g+ M- Q' j0 l
| 10~15°# g9 S* J( a( \, O1 L& u4 N
| 最大测量深度
/ _' ~1 Y& Y$ f I | 不受限制: Y+ s, z; |6 a2 }* W, U2 l' e
|
优势与缺陷： 艾克曼在1905年(瑞典 物理海洋学家V.W.Ekman）首先设计制造出最初的艾克曼海流计，开创了使用机械式海流计进行测量的先河。最初的仪器设计使得测量变得简易而可靠，但是由于其缺乏连续测量和自记等功能，在每次测量之后必须要拖出水面记录数据并重置内部装置。 随着时代进步和科技发展，艾克曼海流计已经被更先进的测量仪器所取代，但是其在早期的海洋观测和仪器发展过程中仍具有重要的启发意义。
