应用实例|GeoScope100参量阵浅剖——舟山海域

[复制链接]
3 p& L! k- V. b1 z  Z
2edd5da525bbc7d2c399ede76f2ab996.png 2542f24dadfa6e080d37c462371e9dcf.png f3ddec914c92dfd06dad384f73dd5d7c.png 5e6d1f52687ec3e16806efce7c9777f6.png

- Y  ^1 }* s% R' ]; C

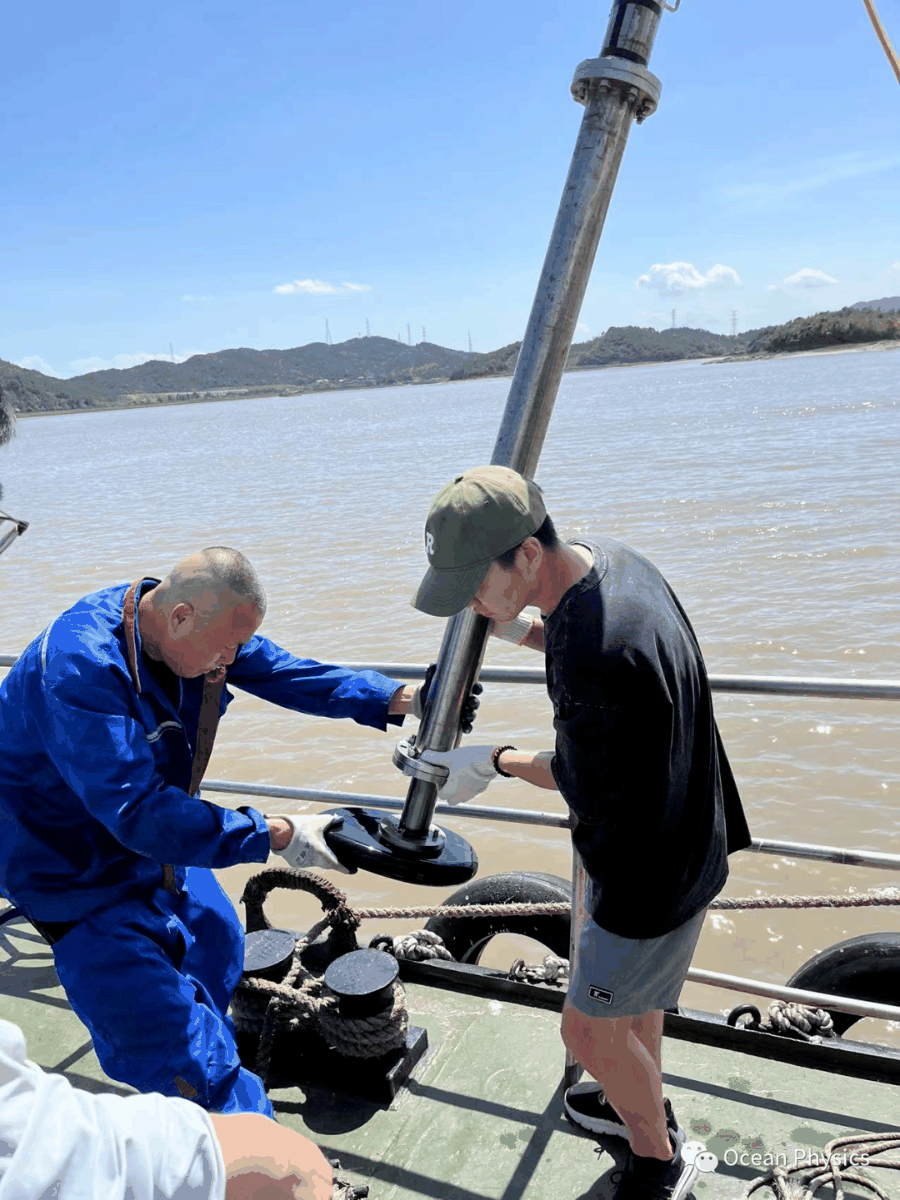

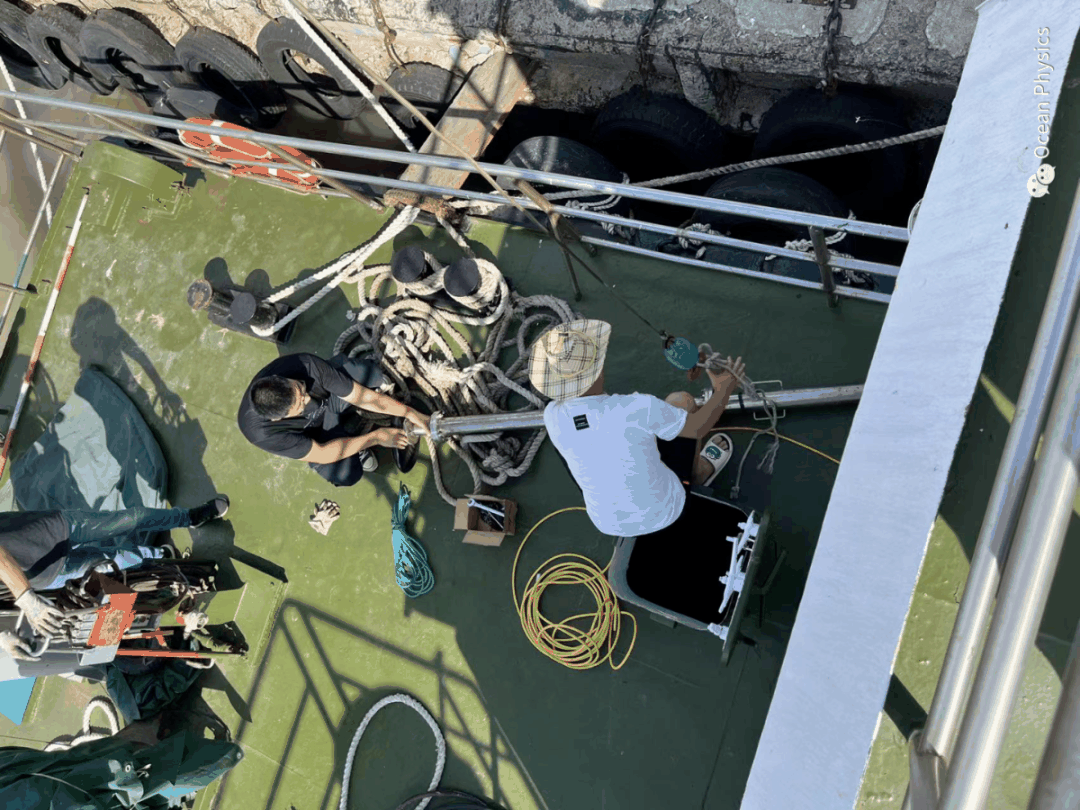

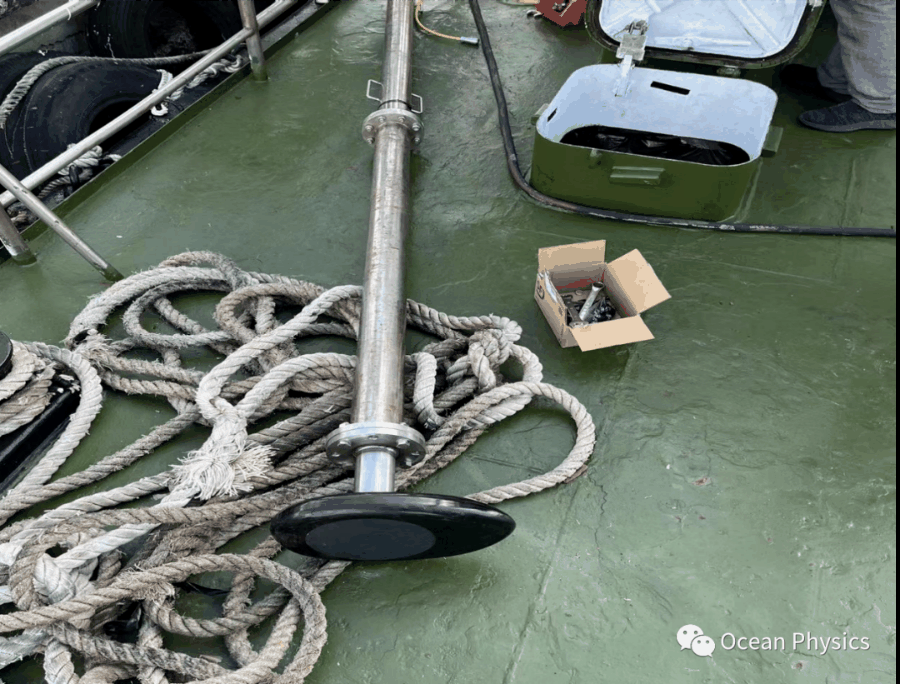

型号:GeoScope100分体式地点:舟山某出海口航道时间:2022年8月中水深:5-16m
5 F6 R3 z& w* x% L  |
探测目标:浅地层,最小直径约250mm管道

8 v& C$ J; Z" M# D2 T. K5 W& ]# _( N) p+ W
数据成果展示
/ X: I8 B5 \0 d
" t6 J' s& j! d

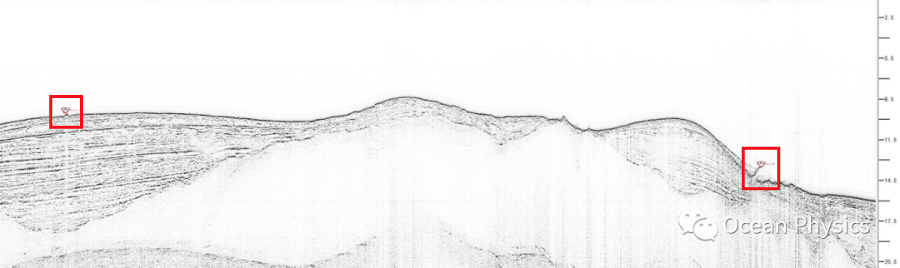

裸露在海底的管道

. v3 `% n" W! F* P5 |6 @% E) Y

1 r( M& w, j* p. ^: Z) {9 V3 w

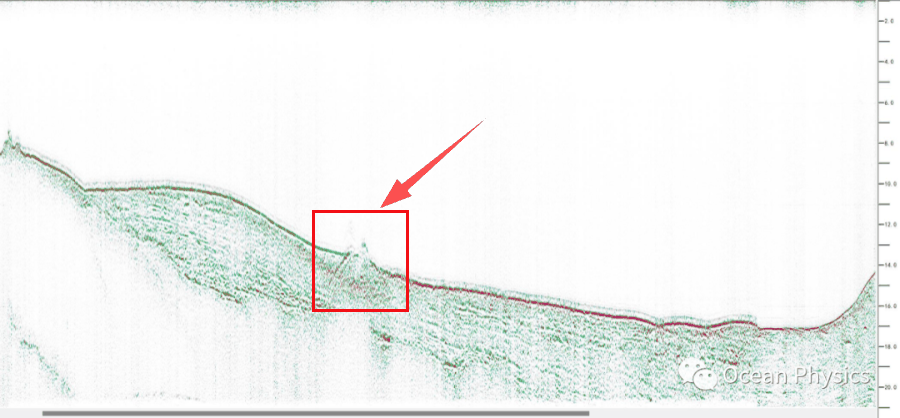

标记出的管道' Y& V& {; ~4 D7 g2 [/ z0 f' H8 ^, j

5 D0 ~: V1 O  q

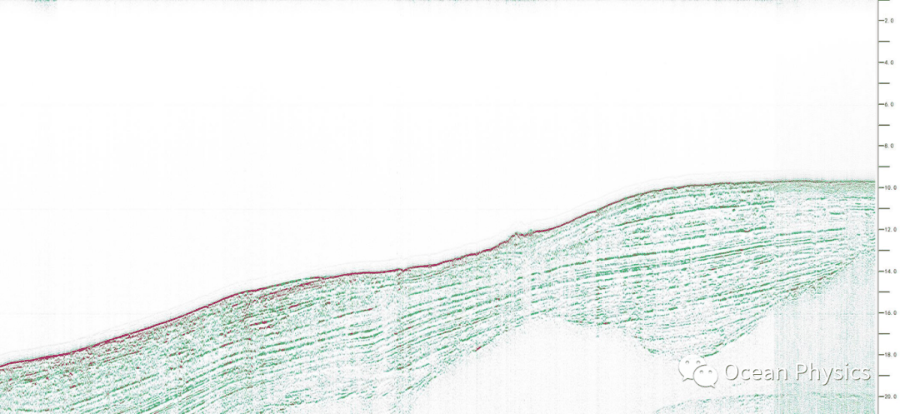

浅埋的管道

c3b2a2f4f673c9814c82287daacc2f91.png 4d5409f4cbbf0f2bde594643fd8df3bd.png

3 B/ A- ^: C( }0 ?$ E

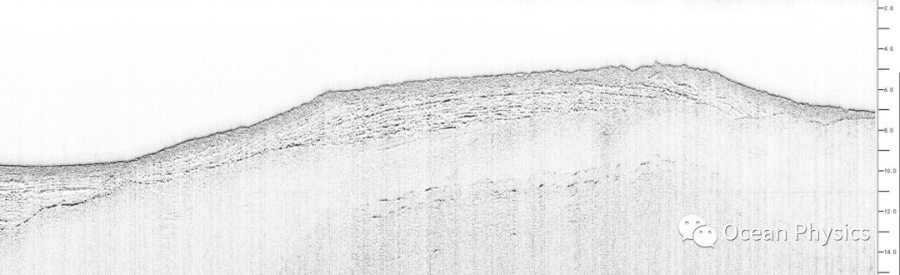

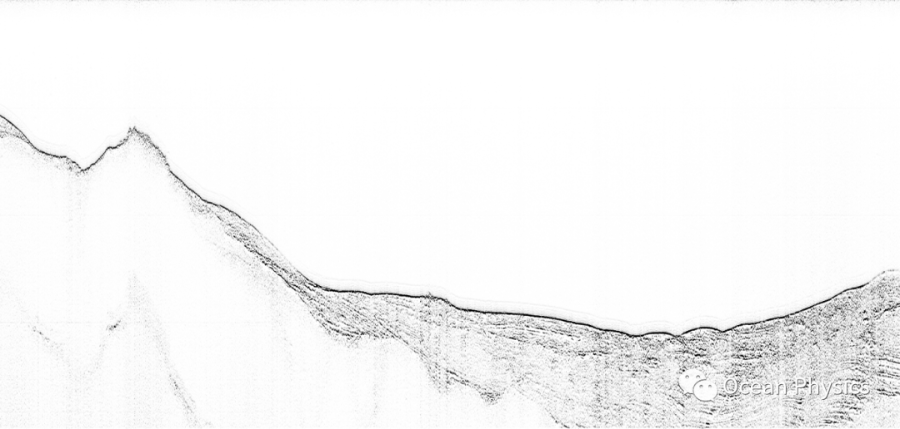

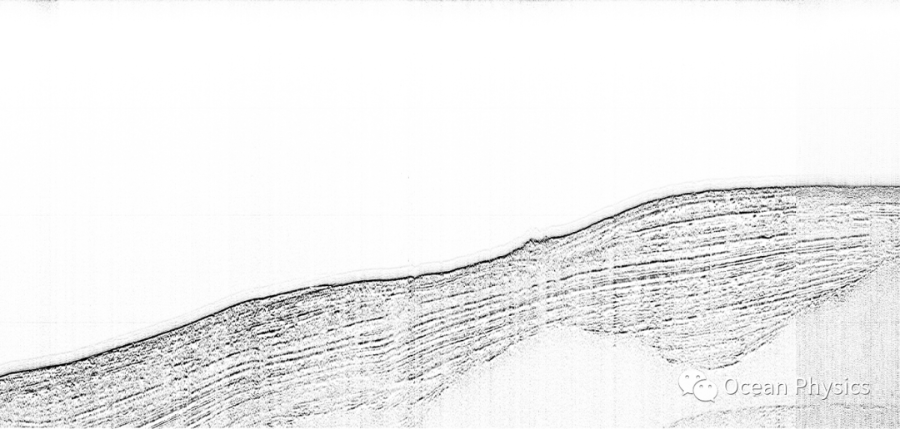

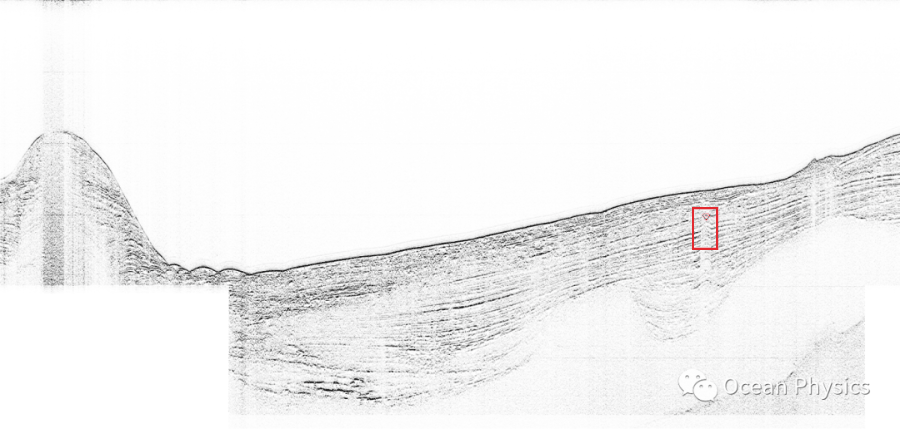

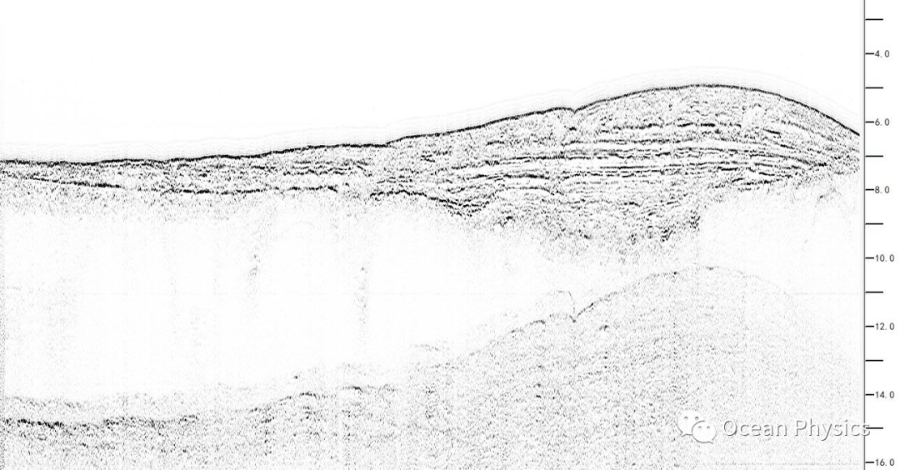

连续清晰的地层

055514e0e6030a7c28be69d44c4f5892.png 34e22614b4ab4b57ee9b54bfcc718b1f.png ff71407e84fd73d508d01befdf30d435.png
7 O/ g7 F8 [8 p
" }+ ^  {, _5 m

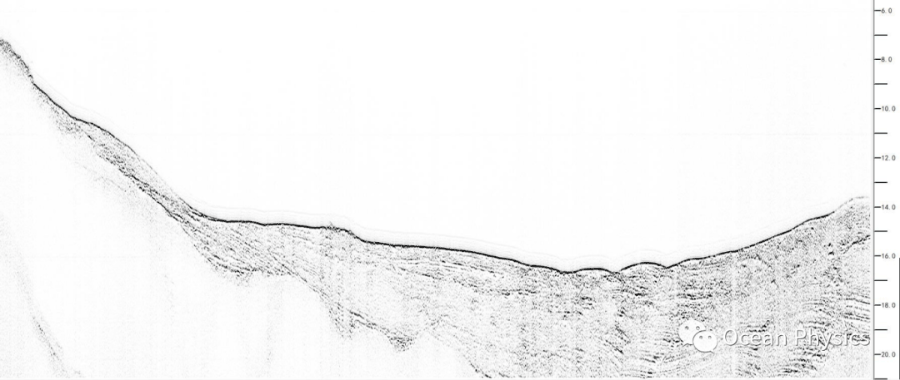

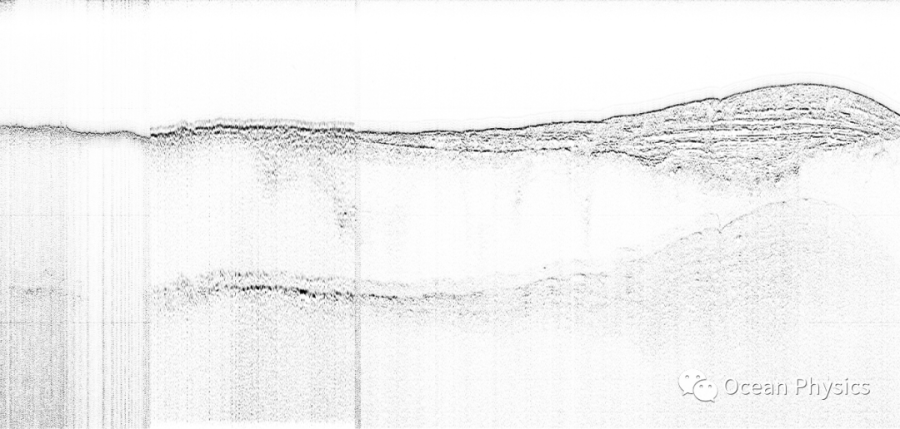

地层清晰,细节丰富
& o- C1 S0 u+ M! i) U# A, m

基岩面和沉积层界面清晰连续


1 R) X2 V/ [$ H2 F; S! I

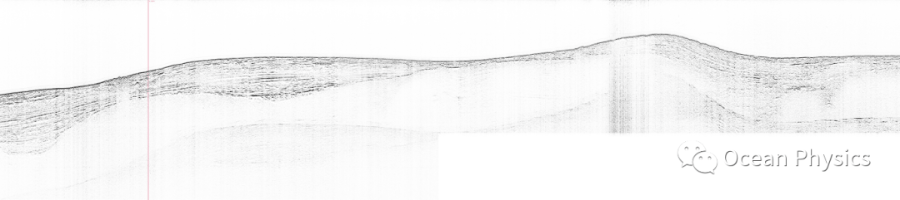

采集过程中调节了量程,获得了更大的穿透
6 |( g4 Y& o$ h7 D

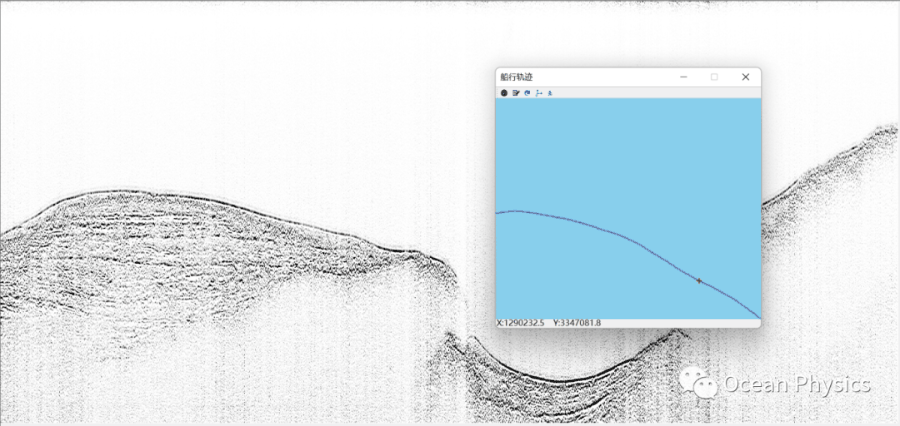

航迹图与地层对应
' E" U  |; A; }( W
完美的底跟踪
; w6 k* }+ q$ P

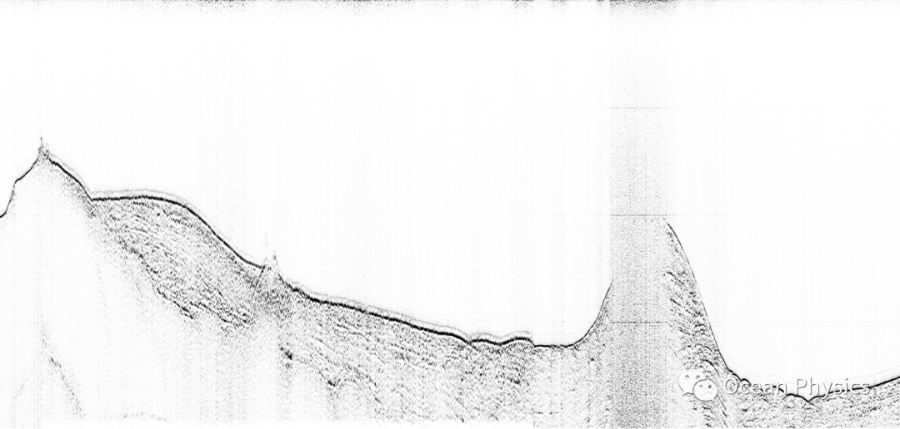

船只急转弯造成的底跟踪丢失
* r! [* c( r6 D2 B
+ D- b" g# M$ f$ r$ y  \

7 u5 c% D$ ]4 C2 @; @7 @5 k$ }/ x; j; ^/ w; v, v4 [. G
