鉴于很多客户在使用我司设备时经常遇到一些共性问题，现特进行总结归纳，并给出相应的建议，便于各位老师、专家更好的使用设备。 上一篇文章中对小威龙系列设备进行了总结，这篇文章主要针对蛟龙系列设备进行相关问题的归纳，其他系列的设备在后续的文章中会逐步推出。
a! x4 {8 Z1 |% r) p$ u* f
2 J; D/ H- u$ Q' }0 `) K写在前面叨叨几句关于蛟龙系列产品的肺腑之言。坦白讲，我们的蛟龙系列产品集合了阔龙（平均测流）、浪龙（实时波浪+平均测流）产品的所有功能，同时新增的声学宽带观测技术可支持16hz的高频测流（burst）功能，可满足大部分湍流观测需求。所以，在应用方面，蛟龙可适用绝大多数野外观测项目，包括平均流（大小潮），湍流，波浪，海冰，潮汐观测，生物探测等。与此同时，蛟龙系列的产品是按需购买功能，后期还可购买其他观测功能，拓展性极强。蛟龙系列产品刚使用时会有一些功能很难理解，但熟悉之后就会发现其交互性、拓展性和操作性非常具有人性化。现在对蛟龙系列产品的功能做出简单的介绍和分类，以便各位老师、专家了解。0 d! d2 d$ E5 V' i2 H W, F0 X3 ~
- 平均流观测( q$ W1 r. g- H: N: J+ G8 {5 U
) D1 B, s( o* V" `- J9 q& f
蛟龙系列所有产品均可进行平均流观测，剖面范围最大可达1000米（Signature 55）。
3 ~: r- c) \) p. c- P0 [. d; f4 i0 K; g1 ~1 }
- 湍流观测（Burst功能）
( A& t7 F" d' F
# `. q. y" ^2 H& a7 s9 h: l4 b
Signature1000/500：均可进行高频采样的湍流观测，其中Signature1000最大可达16hz、Signature500为8hz采样频率，流速精度可在线评估，有助于提高观测质量。详细参数可参见下表。频率 | 剖面范围 | 层厚 | 最大层数 | 最大采样率 | 流速精度 | 55KHz | 1000m(55k)600m(75k) | 5-20m | 200 | 1Hz | 0.1cm/s | 100KHz | 400m | 3-15m | 200 | 1Hz | 0.1cm/s | 250KHz | 200m | 1-8m | 200 | 3Hz | 0.1cm/s | 500KHz | 60m(burst)70m(average) | 0.5-4m | 256(burst)200(average) | 8Hz(4Hz with 5 beams) | 0.1cm/s | 1MHz | 25m(burst)30m(average) | 0.2-2m | 256(burst)200(average) | 16Hz(8Hz with 5 beams) | 0.1cm/s |
- 波浪观测
8 G1 i2 E$ u; k% {$ S' j# U* i
' h6 S* k' _7 P9 y
Signature1000/500/250 均可进行波浪观测，通过Nortek独创的AST（声学表面跟踪技术，同浪龙相同）可实现波高、周期、波向、能量谱等波浪参数的观测，其中AST采样频率最大可达8Hz。同时可附加Prolog功能实现波浪参数的实时传输。 - 海冰观测5 k, i' y* O0 x& k
- U# Q# g/ t' K% T
Signature500/250均可进行海冰观测，包括冰层厚度、速度和方向等参数。 - HR高分辨率观测
' Z( A2 M1 n, ^- J7 g; n' z
8 [, f9 \7 V1 P
Signature1000可进行第五波束（垂直波束）的高分辨率垂向流观测，最小层厚为2厘米，最大剖面范围为8米，其中剖面范围*流速范围<3.0m2/s。) Y: R. R0 B' h' |' C' j
- 生物回声探测
8 j0 \4 \/ J* _
" s C" N- ]) }$ o: x
- a; F0 ]; x- _

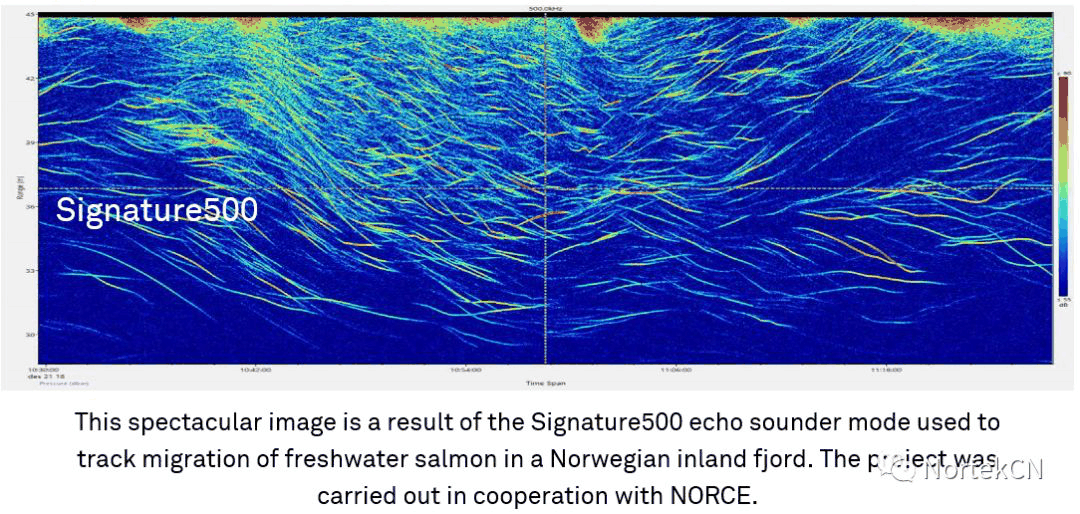

Signature500/100可进行生物回声探测。中心波束作为生物回声探测器，获取高精度生物量测量值。- AHRS选项
4 b, t. Z$ c0 r+ M' {, C% ~9 j9 X4 K
1 M5 J1 D8 E5 |9 l' H( v R1 t
蛟龙系列所有产品均可选配AHRS三轴加速度计，可高精度测量设备的自身运动。应用于锚系或潜标系统中，可有效提高流速测量精度。 - AD2CP并行模式" U. }- g7 T4 p- F3 `+ q6 X0 h
+ Z" X# D/ b, B0 a; T

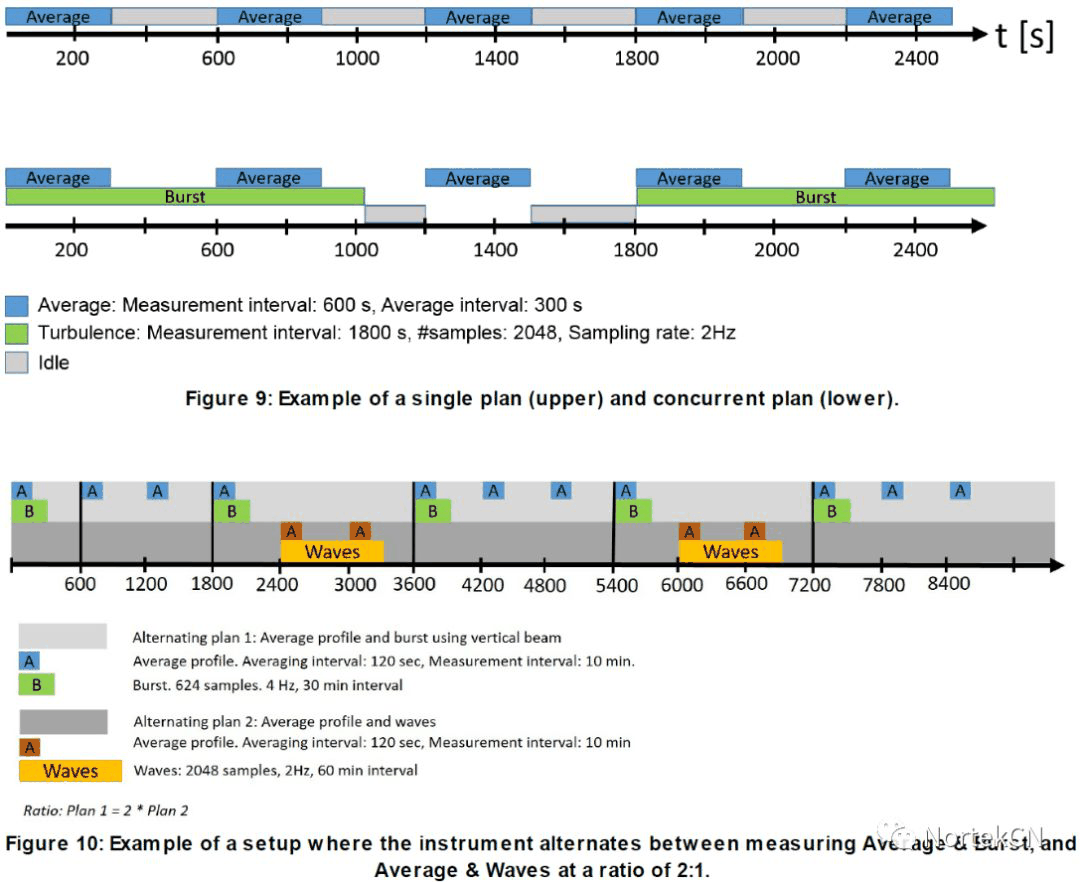

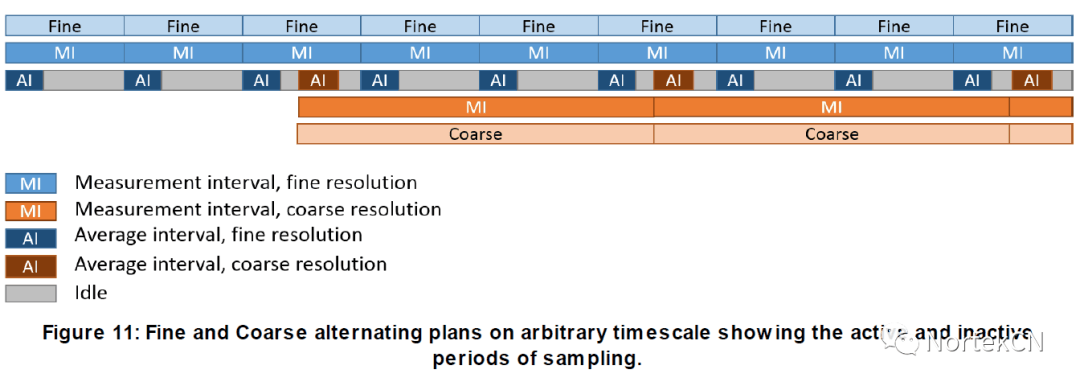

( ~! x3 d( S. \* [( e蛟龙系列独创的并行模式有两层含义，其一为布放工作时可选不同的工作方式共同运行，工作原理如下图所示：其二为同一设备可使用两种不同的声学频率工作，如signature55，可选75k与55k两种频率共同工作（分别对应600m细分层（fine）和1000m（coarse）大分层），原理如下所示：详细的说明和使用方式在后续的操作说明中有近一步介绍。
9 Y2 j4 H1 H) Y8 }5 V% q( x2 W) A) }/ Z
! B, ~" v, S$ C- m- h
, G7 s# l5 g$ s" B! d0 p$ ~7 P
使用说明6 j; i& U3 F- p) p" |- t4 c
) g4 n& @' I/ a( L) h7 k
- 设备与电脑进行通讯6 C6 E7 h, q- z. f; B0 W- R
/ D: y! D { n, ~+ i' E3 W) @

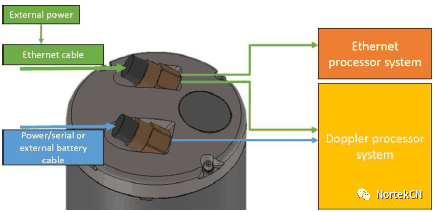

通过使用专用的网络处理器实现了网络连接，并且需要连接外部电源电缆。需要注意的是网络电缆通电，同时也驱动其他电子器件工作了。1）将测试电缆连接到仪器且接通外部供电电缆。LED 灯会变亮。2）可以直接连接到网络接口或者通过路由器连接。3）如果使用的电脑网络接口有状态灯，通过观察网络接口处的绿灯确保连接正常。如果状态灯没有亮，可以参照Troubleshoot 手册。配电分布。通过网口电缆连接仪器时，需要电缆供电。所有处理器系统都需要供电，如果通过串口或者外部电缆供电，网络处理器不能工作' A8 P- o0 _. ^" c7 l
- 网络连接
- t, C0 ]4 |. B- g
( T& }2 ]* O# o1 g
使用网络接口是一定要使用外部供电。确保电缆正确的连接到网络接口。如果仪器上的LED，PC网络口或者路由器灯在正常模式下不亮，参照先前部分或者Troubleshoot 手册。1）在电脑任务栏通知区域查看网络连接状态。截图显示的即是建立的本地连接。（IP 地址为自动获取,即DHCP方式）2）打开配置软件，点击Connect后运行查找IP地址。这将会产生一个Windows窗口，里面列举出所有在局域网上的仪器。可能会花几分钟的时间去查找新连接的仪器。这是由于IP地址的分配需要一定的时间(Appendix中有更为详细的信息)。如果仪器没有在列表中显示，等待大于90秒钟时间或者再次点击Discover。电脑与仪器建立连接后，会在列表中以白色背景出现。如果仪器在列表中以红色背景出现，将不能通信。3）选择与仪器相同的序列号并点击Connect。多个仪器同时出现时，为了区分仪器，可以给每一个仪器分配一个合适的昵称。+ C# h% d( |; Z0 G
- 串口连接（串口连接只能进行命令控制，并且需串口线单独供电）
& J" v0 R' ]. w( O- c, N' t* V+ g5 |6 a) B6 @! i+ E( s

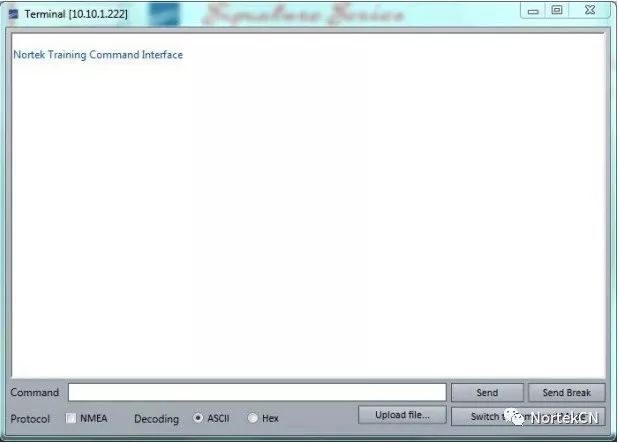

打开配置软件，勾选Serial port 选择相应的串口和波特率，串口信息可通过设备管理器查看，波特率一般默认为9600。通过串口连接之后进入命令窗口，如下图所示。具体的命令可参考蛟龙系列的集成手册。可点击“send break”来检测连接是否正常。正常会返回设备信息字符串：（蛟龙系列集成手册链接：https://pan.baidu.com/s/1M-Q0kc038uqJSiqK3D8-OQ 提取码：oi4a）
' e/ [: t( V$ d2 V7 y3 q" I0 e5 `5 V! D5 _1 j) Z
Signature55 - NORTEK AS. Version 2156 (Sep 19 2014 12:19:16) COMMAND MODE OK
6 e2 d1 I) y/ D p$ v R7 w3 d4 l7 \" H' U2 ~' k
- 设置向导
# v- X% J/ I! |4 p1 Q" A3 M. i0 m( p2 m; a+ @/ f( h) K' E, h; e' _0 ]! \3 {
2 V5 _8 ? d8 Q8 J
蛟龙系列产品的设置方式请参考该文件，蛟龙操作手册链接：https://pan.baidu.com/s/1A3bptsmrEAWjklhbtaertg 提取码：u7iq
