定点ADCP操作流程-- FlowQuest产品

                                                                                                    1.仪器连接：

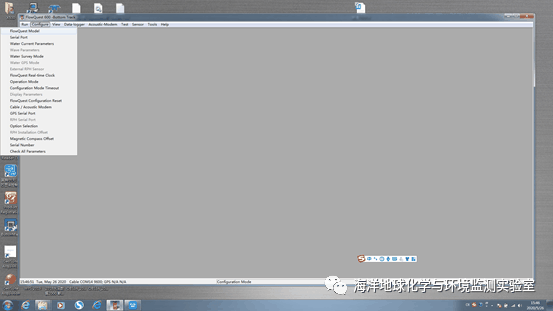

0 L/ w) ]8 u  ^9 W/ U" j" B打开FlowQuest软件。找到菜单栏第二项configure，下拉菜单第一项model选择型号 600。第二项serial port选择串口和波特率9600。
6 x* r6 |; Z( q6 L( ~" _( w

2、运行run。configure连接仪器。

3、设置参数。

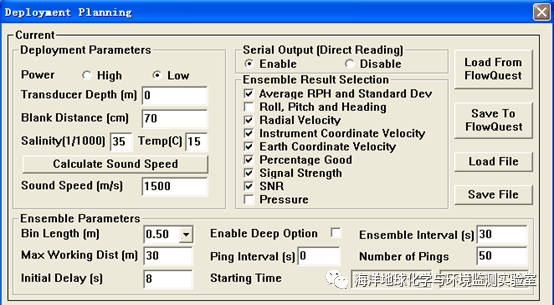

主要设置第三项water current parameters。里面需要设置depth,设置开始时间start time，ensemble interval （这个是以秒为单位，600意思是10分钟记录一次数据）。然后save to flowquest，Save to file，关掉就可以设置下一步。

本项其他参数的意义：

Current-Deployment Parameters(流速布放参量)
①、能量高低选择(Power-High or Low)
High选项消耗更多能量，但声波传播更远，距离切换点为FlowQuest 300KHz为40m，FlowQuest600KHz为20m，FlowQuest1000KHz为10m。
注：在空气中测试禁止使用高能模式，高能模式会对换能器带来损伤。
% H# N8 G8 W% }6 y) M②、换能器深度(Transducer Depth)--单位：m
此处要输入的数值为ADCP布放深度估计值，它只对最终速度显示时所处坐标有意义，不会对测量结果产生影响。FlowQuest300/600/1000标准工作耐压深度为800m，如果FlowQuest300/600/1000在水面，此深度为0，如果在水面之下，这个深度为正值。
③、盲区(Blank distance)--单位：cm
: v. e; L9 I, l5 g. L: O/ ]0 @2 a; ~FlowQuest300/600/1000ADCP 的最小盲区为：140/70/40cm。
: }# \$ J, e$ ^, C# A: e8 h' E④、声速(Sound Speed)
5 a0 Z. b+ C. e+ L; z/ j0 N如果知道所在海域的声速，可以自行输入，若不知道，但知道所在海域的盐度和温度，也可输入盐度和温度，由软件计算出声速，若上面三项都未知，则选择默认状态。
& B) l" {: T% O4 A. q' MIV.测量集参数(Ensemble Parameter)
1) 单元层厚度(Bin Length)：即将水体分成多个层后单层厚度值，单位为m；例如600kHz ADCP 可设单元层厚有0.5，1，2，4m。
8 V7 ~# P8 H2 I8 ^5 q' z2) 深海选项(Enable Deep Option)：当ADCP布放深度大于800m时选择此选项，但需确定其外壳耐压值。
5 h! V/ f( y1 B3) 测量周期(Ensemble Interval)：即每隔多长时间输出一组数据，单位为秒。
  T6 \& L  `6 Z# M3 p; Q  j4) 最大工作范围(Max Working Dist)：即沿每波束的倾斜距离(换能器与中间轴的夹角为22°，其余弦值大约为0.93)，如果想测量10m的水深，最大工作范围应大约设为11m(10/0.93)，设置距离为估计水深的1.08倍，对于600k ADCP其设置的最大工作范围不要超过100m。
5)Ping间隔(Ping Interval)：连续两个Ping之间的时间，一般为零即Ping连续发送。
# Z! S* M. H7 n, l0 r; k5 L6)ping个数(Number of Pings)：一个测量周期内设定发射ping个数，与周期和Ping间隔有关联。Ping的个数一般为50~256个。
7) 测量时间
测量时间有两种时间选项：一种是开始布放后多长时间(Initial Delay)，单位为秒；另一种设置为具体到哪一天哪一秒(Starting Time)，方便期间选择第二种。
这样流速测量参数设置完毕，为了防止错误的输入，软件提供了验证功能，参数设置完毕后点击“验证”(Validate)，若有错误数值，软件会给出提示。若验证无误，则点击“保存至FlowQuest”(Save To FlowQuest)，然后点击OK按钮。

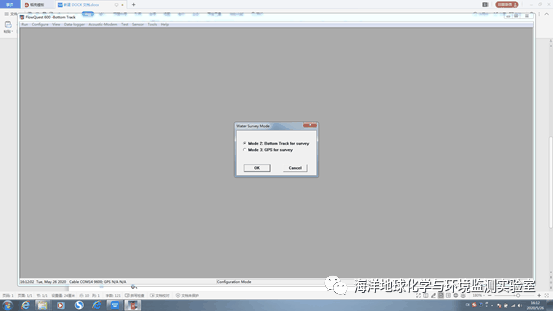

4、设置water survey mode
5.校准下时间。

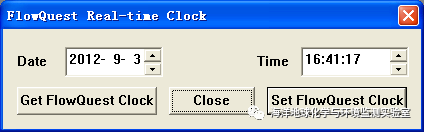

9 W0 p2 K! o2 `# m% \1 Z! u设置时钟 Configure→FlowQuest Real-time Clock   点击Set FlowQuest Clock可以将上面时间保存到仪器里，点击Get FlowQuest Clock可获得仪器内部的时间。

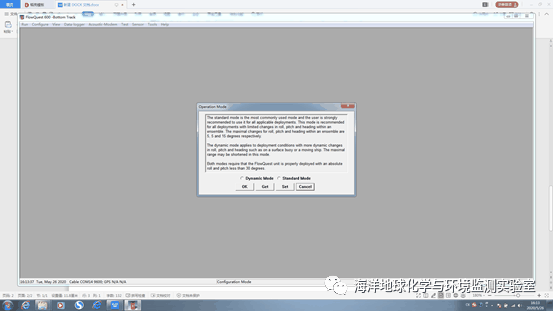

6、Operation mode  选择动态模式dynamic,先get再set

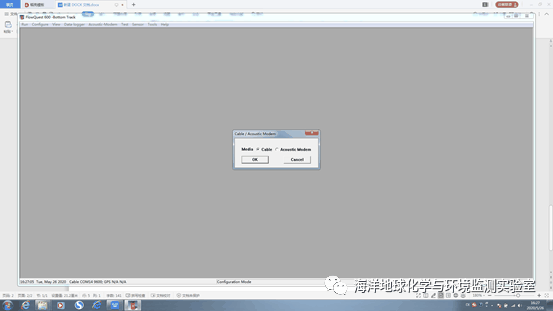

7、Cable
* C* D( P2 R" p; J5 c  P2 L

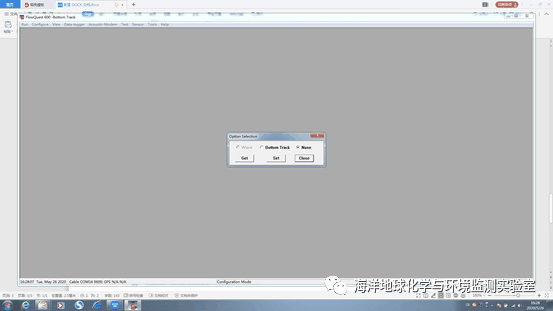

8、选择none  先get再set。如果需要底追踪测量测量，底跟踪测量选择 Configure→Option

0 }3 C% I/ b' v2 G( ]

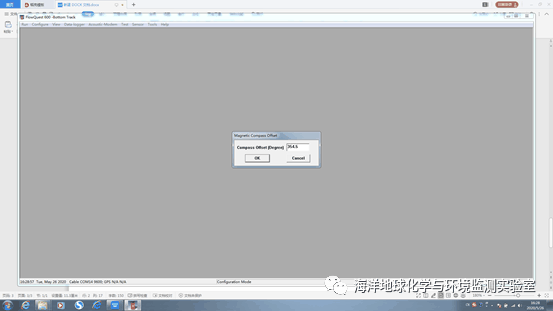

9、磁偏角选择一下测站当地的磁偏角
2 v7 O6 J" m5 k" q/ l& y% K

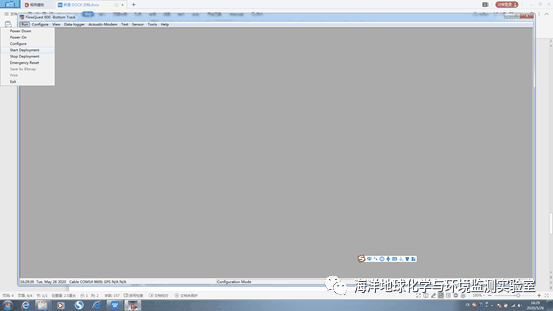

10、开始start Deplopment
5 b2 o% _/ b4 w, o4 @按上工作头，仪器就进入测量状态。
+ o  N2 b+ N; r/ ^. i* M

11、测量过程中，仪器放在铁架中部位置内，注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架。
12、如果测量完成，需要让仪器停止工作，点击：Run→Stop Deployment来停止自动测量模式，即可停止。仪器在出水时尽量立即停止工作，防止换能器在空气中发射而烧毁。如果不能立即停止，用湿毛巾包住发射换能器，停止后再拿掉毛巾。
13、数据下载
点击Data logger→Upload/Delete弹出如下窗口，软件将把数据存储器中得到数据文件在同一窗口中显示。
9 l! f" a: ]: d4 l
; j6 b. s- h" M% }9 }/ _, E  ]
" Q! V8 z$ m6 c- t; j2 g( R( ?4 Z+ n

. W" K! {) M' r' L

箱内仪器清单及注意事项

仪器清单：
1、  ADCP主机一台
2、  主机和电脑连接线一根
: m0 D. n2 n7 s3、  ADCP带的工作头
4 S- `- a5 ?8 @4 U( C注意事项:
1 i6 E! x1 k+ q6 i8 N$ T1、测量前注意电量。
2、测量过程中，仪器放在铁架中部位置内，注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架
8 M1 T/ m; j$ ^/ a7 }" e" G3、仪器在出水时尽量立即停止工作，防止换能器在空气中发射而烧毁。如果不能立即停止，用湿毛巾包住发射换能器，停止后再拿掉毛巾。
