声学波浪流速剖面仪(Acoustic Waves and Currents)

[复制链接]
声学波浪流速剖面仪
8 [! m5 A5 C  k% JAcoustic Waves and Currents

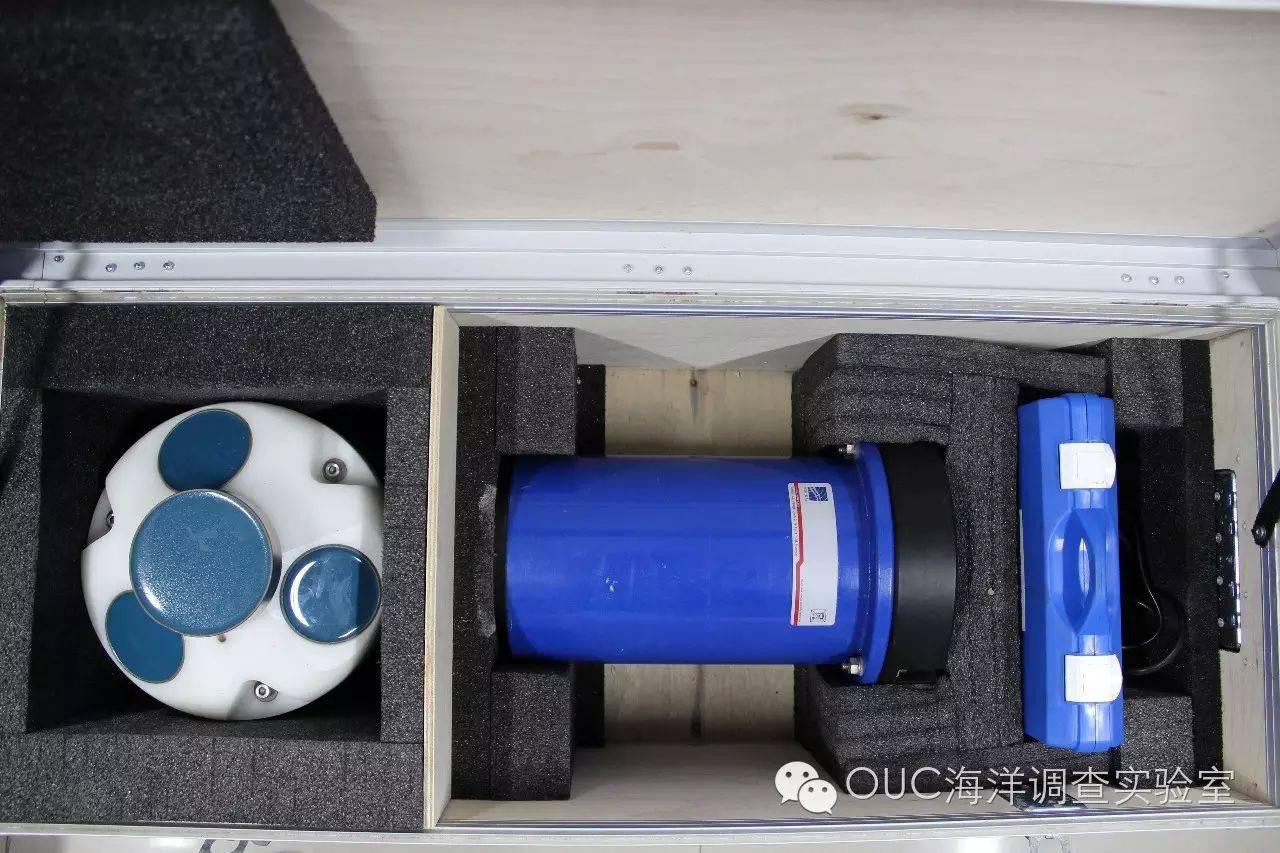

实拍展示

* h: C" E' q# z6 t% ~
设备名称:声学波浪流速剖面仪
英文名称:Acoustic Waves and Currents
型号:AST 600kHz
测量参数:海流的流速、流向,波浪的波高、波向等
仪器公司:挪威Nortek公司
仪器公司简介:

! N# p' }' H9 Y
挪威Nortek公司致力于开发和生产声学多普勒流速剖面仪(ADCP)和流速仪,应用于海洋、河流、湖泊和实验室。该公司在中国设有分公司——中国青岛诺泰克测量设备有限公司,还曾于最近到海大进行宣讲,招聘营销人员和技术人员。
工作原理:
1、海流:从名称看便可知,它同ADCP有相似之处。浪龙同样利用多普勒频移原理测量流速剖面。详细内容参见有个ADCP仪器介绍。
2、海浪:浪龙可以测量得到海流原始数据,包括压力、流速和AST。
压力通过测量声信号在水中的衰减,由仪器安装深度和水面波浪频率决定。
AST--AcousticSurface Tracking,声学表面跟踪。浪龙仪器中间的波束向上发射垂直短波波束,声波遇到水气界面很好地被反射回来,通过测量每一个声束从发射到水面再返回的时间,可估计仪器到水面的距离。
压力和流速数据无法直接观察波形,需进一步的后处理,而AST直接测量水面,记录可能精确地看到波浪剖面。
技术参数:
流速测量:
声学频率
( h9 G* n/ |4 j; h: I& I
600KHz
0 D8 O' _# F+ `% f/ P! Y. W
声学波束7 ?+ H$ C; x$ H
4 波束(垂向1 个,25 度倾角3 个); v% L; F5 z3 o5 s3 U% H
流速范围1 q6 N8 d2 D: H6 Y5 v: ~3 f
沿水平方向±10m/s,
& ?8 O  q/ Y5 n3 F沿波束方向±5m/s3 A7 T5 w4 m# I+ U
流速精度4 c8 T$ ]5 @9 a2 Q
所测流速的1%," J+ C7 ^- k1 C) R" h
流向(液态倾斜仪的磁通门罗经)精度+ |/ U" {9 v: r8 y& u, ~( |9 [9 P# h
$ P2 n$ e) |0 ?+ U$ g" a8 K& ]
流向范围
) A! E( t/ m. }1 S0 Y. C
0~360°
7 F$ c( U" H  {, P# ^! y) c1 N/ ^1 M
波浪测量:
最大深度
& h& L) Q& ]! W! J( e
60m
6 N- T+ ^, {1 H7 c# k$ U& s
采样时长
1 L6 w, ^8 g8 l5 G9 h; X  q
1~50s* f2 i6 V7 P, x' z3 d& C& T
压力范围(压敏电阻)
1 U$ h) [* I; U! o: o$ t: g/ Z
0~50m
6 N. l; }! q+ F2 {
压力精度/分辨率
7 m9 N$ g2 {' L, _, @
0.25%/优于每一采样满量程的0.005%数据" b# A0 \/ b, k% j: J
仪器优势:
优于普通声学波浪流速测量技术:
1.测量并记录由水底至水面的整个水流剖面的各个层次流速流向
2.波高数据由压力传感器(仅对长周期敏感)和AST同时测量给出,可同时测量长周期波和短周期风浪。

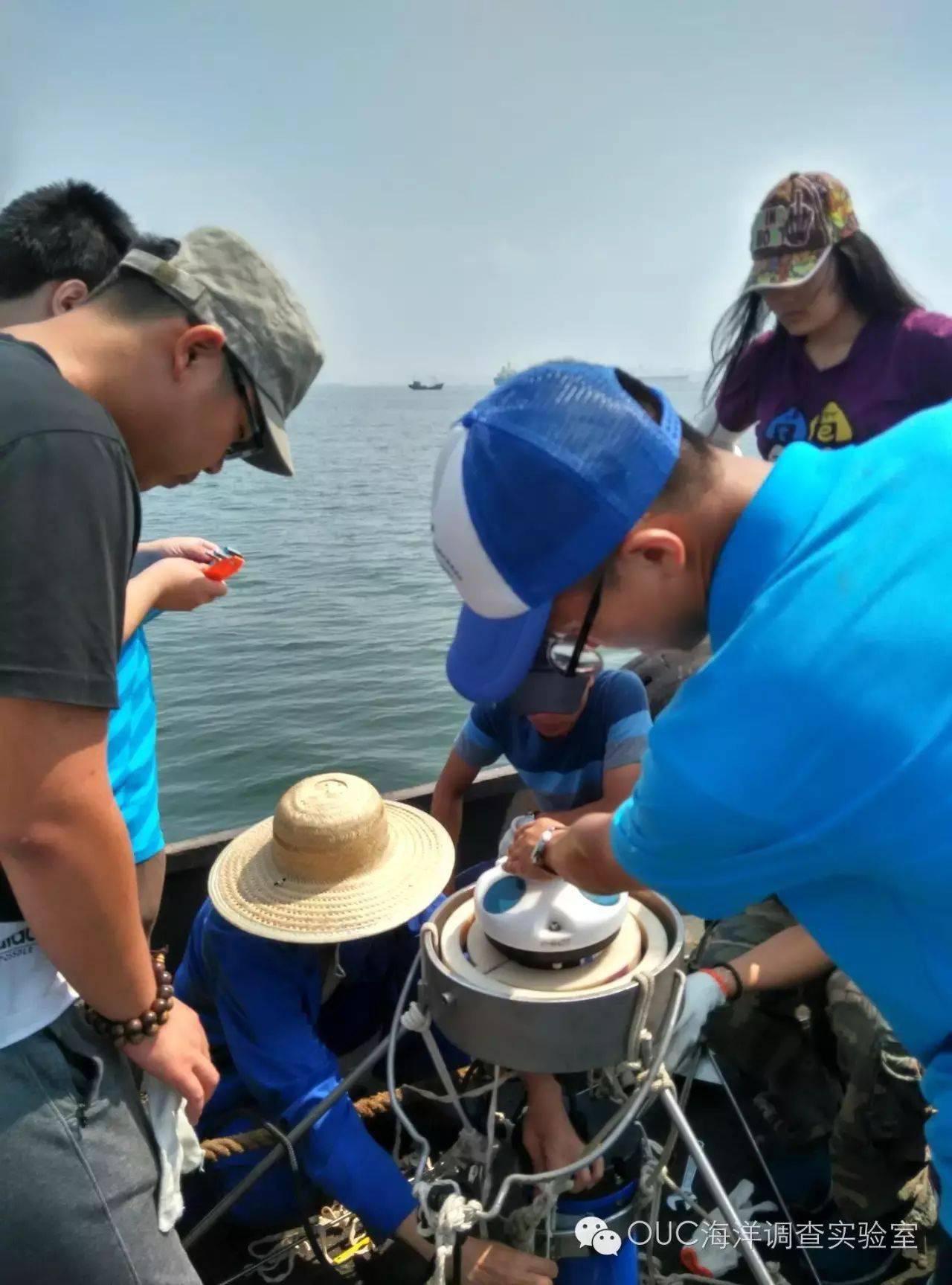

工作照片:
3 K. T: V* c) `! @. [" I  |
  K  ]$ e, {" ?( T9 H  _
